Картофелесажалка для мотоблока – описание

Картофель – «второй хлеб», овощ, занимающий на наших столах привилегированное место. Мотоблок и картофелесажалка – незаменимые вещи огородника, которые максимально упрощают высадку этой культуры.

Использование картофелесажалки позволяет быстро получить траншею для высадки плодов, а также обеспечивает прекрасные условия для будущего прорастания урожая и его сбора (рыхление, окучивание, копку).

Принцип работы

У картофелесажалки есть специальное опорное колесо, плуг и окучники. Подходит для мотоблоков любого класса. Принцип работы заключается в следующем:

1. плуг делает в почве борозды;
2. с помощью специального приспособления в почву вносятся удобрения;
3. укладываются корнеплоды картофеля;
4. окучником засыпаются грядки.

Такое оборудование стоит приобрести по той причине, что его можно будет использовать несколько раз в году. С его помощью можно производить также и окучивание картофеля, что еще больше упрощает уход за землей.

Виды картофелесажалок

Рассмотрим основные типы картофелесажалок, которые используются в нашей стране и пользуются наибольшей популярностью.

KC – 1

Используется вместе со средними и тяжелыми (а также самодельными) мотоблоками. Масса – 25 кг., колесная база имеет ширину 70 см. С помощью этой машины можно сделать ряд шириной в 60-70 см., за 1 час можно посадить 0,2 г. (5,5 клубней на каждый м. кв.)

KC — 1A

Машина весит 33 кг., мощность – 34 л. ведра. Производительность – 60 см. на 1 м. кв., что позволяет высаживать за 1 час до 5-и клубней. Овощи выкладываются в воронки, после чего со специального контейнера укладываются в почву по 1 шт.

KCM – 1

Позволяет равномерно высаживать картофель диаметром до 4 см., весит – 44 кг., имеет емкость 41 л. ведро. Может сажать плоды в ряды шириной по 40-60 см., используется как с отечественными, так и зарубежными мотоблоками.

KCM — 1A

Весит 33 кг., имеет бункер емкостью 34 л. ведра, колесную базу 40-60 см., и позволяет одновременно высаживать по 5 корнеплодов в ямки, шириной 50 см. За 1 час позволяет высадить 0,25 га. картофеля.

KCT — 1T

Самое маленькое устройство, по техническим параметрам схожее с предыдущим. Кроме высадки картофеля, может производить удобрение почвы.

Картофелесажалка своими руками

Многие садоводы не желают тратить деньги на покупку картофелесажалки (при стоимости от 10 тыс. руб. до нескольких сотен тысяч). Поэтому, они решают изготовить самодельную машину для высадки овоща. Разберемся, как ее изготовить.

Сиденье и ось

Машина обязательно должна иметь подножки, стремянки и сиденье. Рама сиденья варится из сварных уголков, после чего, для более привлекательно вида, укомплектовывается поролоном, досками и кожзаменителем.

Сиденье также крепится к раме с помощью уголков, затем на машину монтируется специальная подножка, для более комфортной работы.

Ось агрегата делается из чугунной или стальной трубы (толстостенной), так как на нее постоянно будет оказываться повышенная нагрузка. Она оборудуется дополнительными металлическими вставками, которые крепятся на штифты.

Как только будет проведена полная сборка агрегата, все штифтовые механизмы свариваются. Ось крепится к аппарату с помощью прочных прижимов и болтов необходимого размера.

Колеса

Можно применять как готовые варианты от мелкой сельскохозяйственной техники, так и изготовить самодельные – с помощью листов стали. Второй вариант более подходящий, так как «на выходе» получатся максимально прочные и широкие колеса.

Колесные ступицы свариваются с листами стали, и крепятся на пару шарикоподшипников. Подшипники позволяют установить колеса на шиповые оси, что предохраняет их от повреждений и загрязнения.

Рыхлители

Держатели для рыхлителей собираются из квадратной штанги с помощью сваренных между собой уголков размерами 50 на 50 на 0,5 см. Лучше использовать именно сварные уголки, так как обычные квадраты могут деформироваться.

Высеватель

Устройство посадки делается из стальной трубы диаметром 10 см. Внизу к ней приваривается сошник, который будет вспахивать почву. Сошник должен быть регулируемым, чтобы можно было контролировать глубину посадки.

Дисковые заделочные элементы для формирования ямок можно взять от любой сеялки. Но, предварительно нужно будет их модифицировать – просверлить отверстия для ступиц и поставить новые подшипники.

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

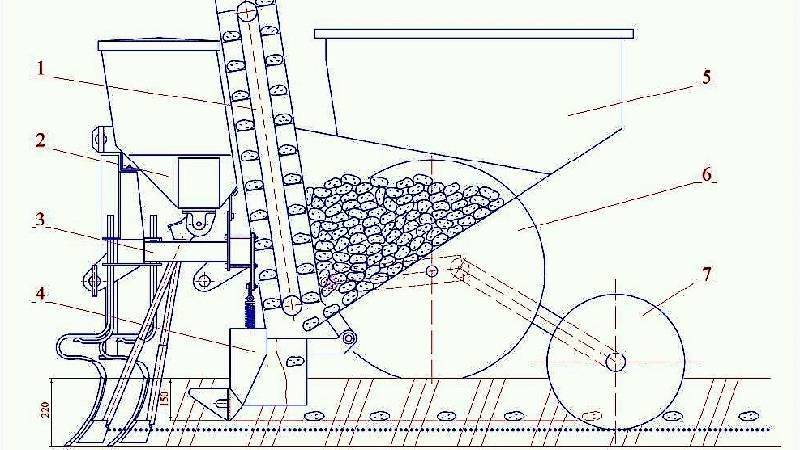

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Необходимые материалы

Для самостоятельного изготовления агрегата, который будет работать вместе с трактором или мотоблоком, понадобятся такие материалы:

• Квадратная труба или уголок (подойдет швеллер).
• Емкость (можно использовать емкость стиральной машины или изготовить из металла либо крепкой фанеры). В случае изготовления из фанеры, вырезаются все стенки для будущего бункера и крепятся между собой посредством стальных угольников. Для нормальной защиты от влаги, материал нужно обработать олифой.
• Две шестерни (звездочки).
• Цепь.
• Колеса.

При работе по изготовлению понадобятся также и инструменты:

• Болгарка и отрезные круги.
• Сварочный аппарат и электроды.

Для сборки также понадобится молоток и другие инструменты, которые имеются у каждого хозяина. Этапы работы при сборке

Для начала подготавливают раму, которая может изготавливаться из трубы или швеллера. Дальше подготавливают колеса. Если почва будет достаточно рыхлой, то колеса пробуксовывать не будут. При отсутствии колес их можно изготовить из металлической полосы. Дальнейшая конструкция колес может быть разнообразной в зависимости от используемых материалов. Для окучника лучше использовать диски от старой техники.

Для того чтобы собрать приспособление, необходимо выполнить следующее:

• Начало сборки, конечно, относится к рамной конструкции, ведь все остальные детали крепятся на раму. Для изготовления можно использовать швеллер с минимальной толщиной 8 мм для хорошей прочности. Из швеллера сваривается два лонжерона, которые соединяются стальными полосами поперечно. Желательно использовать не менее трех штук.
• На передней части приваривается арка и крепежные вилки, которые идут к центральной тяге.
• Для усиления рамы понадобятся две стальные, наклонные балки, которые закрепляются обратной стороной посередине арки. После этого крепится опора подседельника, который можно изготовить из подходящего уголка и прикрепить к лонжерону.
• К наклонным балкам крепится кронштейн. К балкам будет крепиться емкость для корнеплода.
• Резервуар можно обложить резиной или подобным материалом, чтоб картофель не бился.
• Крепится ось с колесами и рало.
• В качестве оси можно взять трубу и на концах установить цапфы для крепления колес. Размеры берутся в зависимости от диаметра трубы и наличия других составляющих. Цапфы, обязательно, после установки в трубу при помощи штифтов, обвариваются.
• Установить ступицы и после установки подшипников можно ставить колеса.
• Держатель рыхлителя являет собой квадрат из стальных штанг, которые сварены.
• Сеялка изготавливается из трубы, диаметром 100 мм. Труба должна быть толстотелой, не менее 3 мм толщиной. В противном случае конструкция может согнуться.
• К нижней части сеятеля приваривается бороздорез, который изготавливается из стального листа толщиной от 6 мм.
• К раме обязательно присоединяется сидение и подставка для ног.

Колеса могут быть изготовлены из старого газового баллона. 150 мм в диаметре для самодельной конструкции будет достаточно. Спицы колес делаются из подручных материалов, это могут быть как прутки, так и пластины листовой стали. На поверхность колес по окружности привариваются куски уголков для уменьшения уплотнения почвы колесами. В качестве колес также могут использоваться диски от старых колес подходящего диаметра.

Сама конструкция сиденья может быть изготовлена из сваренных отрезков уголка, а сиденье сбивается из деревянных досок. Для удобства его можно оснастить поролоном и обтянуть тканью.

Картофелесажалка для мини-трактора своими руками и чертежи можно сделать по таким же схемам, а размеры можно пересмотреть и изменить под свои параметры. Определенного значения нет, что это будет, мотоблок или мини-трактор, главное, чтобы тягу выполняла техника, а не человек.

Ручные картофелесажалки

Кроме механизированных приспособлений к мотоблокам, существуют также и ручные варианты, благодаря которым облегчается посадка клубней корнеплода, однако, требуют определенных физических усилий. Такие приспособления отличаются простотой изготовления и имеют множество вариантов:

• Самым простым является пробойник по типу конуса. Прибор углубляется в землю на определенную глубину, но для этого прикладывается физическое усилие. В процессе создается отверстие, в которое опускается корнеплод картофеля. Потом пробойник извлекается и ямка закрывается.
• Следующий вариант изготавливается из металлической трубы и немного усовершенствован. Один край трубы срезан под острым углом. На вершине устанавливают емкость для клубней, а в трубе устанавливается клапан. Клубни картофеля подаются сверху и через отверстие высыпаются. Картофель попадает в почву, а после извлечения приспособления засыпается землей.
• Третий тип устройства имеет народное название «птичий клюв», так как изготавливается в виде клюва и вгоняется в землю сомкнутым положением. При раскрытии «клюва» укладывается картофель и при этом остается в почве.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

• швеллер или уголок для сварной рамы;
• металлические колеса-зацепы (лучше приобрести готовые);
• ось для крепления на ней зацепов;
• набор подшипников;
• стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
• звездочки (19-21 зубьев);
• цепь от газораспределительного механизма ДВС;
• стальная проволока (3-4 мм).

Из инструментов потребуются:

• болгарка;
• сварочный аппарат (достаточно полуавтоматического);
• дрель (помощнее);
• компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

• рама – 600×300 мм;
• диаметр зацепов – 300-310 мм;
• колея (расстояние между центрами зацепов) – 600 мм;
• длина цепи семяпровода – 750 мм;
• расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
• бункер – 350×400×400 мм;
• четыре стандартных подшипника 205-го размера.

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Виды приспособления

Для посадки овоща может быть использована ручная картофелесажалка или навесное оборудование для мини-трактора и мотоблока.

Принцип работы ручного вида

Картофельная сажалка — это прекрасный помощник при посадке овоща на участках малых и средних размеров. Принцип работы оборудования заключается в следующем:

1. Материал для посадки засыпают в приемную емкость.
2. Сажалку устанавливают на поверхность земли и ногой надавливают на ограничительную планку, как можно больше углубляя лезвие в почву.
3. После этого убирают ногу из планки-ограничителя. Держась руками за ручку картофелесажалки, ее наклоняют от себя. Это позволяет образовать свободное пространство для приемной емкости. После этого черенок без труда возвращается в исходное положение.
4. Черенок продолжает находиться в почве, а в это время приводят в действие подвижную ручку. Она открывает приемную емкость, чтобы картофель смог попасть в лунку.
5. После этого ногу с упорной планки убирают.

Во время посадки приемная емкость может забиваться землей. Ее прочистить очень легко. Для этого достаточно при помощи подвижной ручки проделать движения вверх-вниз. После этого, с емкости, картофель снова сможет выпадать без проблем.

Чтобы овощ распределялся равномерно в почве, рекомендуется использовать сажалку на предварительно обработанном грунте. При этом человек затратит меньше физических усилий.

Механическая картофелесажалка: принцип работы и преимущества

Картофелесажалка для мини-трактора, как правило, оснащено небольшим плугом, который нужен для формирования борозд. Сеялка распределяет клубни овоща равномерно, сохраняя при этом одинаковое расстояние. Окучник рыхлит и засыпает картофель почвой.

Преимущества сажалки

Фермеры и огородники-любители ценят приспособление за:

• время на посадку культуры сокращается в разы;
• между посажеными клубнями выдержано одинаковое расстояние;
• автоматическое формирование борозд и засыпка картошки;
• легкий вес устройства;
• компактные размеры приспособления;
• сажалка своими руками для мотоблока имеет приемлемую стоимость.

Несмотря на массу достоинств, приспособление имеет еще и недостатки. Управлять сажалкой для картофеля, сделанной своими руками, сложно. Для этого понадобятся сразу два человека. Подобный подход облегчает высадку картофеля.

Картофельная сажалка для мини-трактора своими руками будет хорошо работать только на подготовленной почве. Если грунт слишком плотный, это может стать причиной залегания картофелесажалки набок. Из-за того, что лезвие будет плохо погружаться в грунт, человек не сможет посадить культуру. На это уйдет много времени и сил. Перед посадкой почву следует подготовить, распушив ее.

Как сделать картофелесажалку для минитрактора своими руками – конструкция и чертеж

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

• Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
• Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

• прицепные;
• полунавесные;
• навесные.
