Изготовление сажалок для мотоблока своими руками

Изготовление картофелесажалки своими руками

Сделать самостоятельно картофелесажалку к мотоблоку в домашних условиях довольно сложно. Некоторые операции (сварочные и токарные работы) придется все же делать в производственных условиях. Перед началом работ лучше сделать чертежи картофелесажалки для мотоблока своими руками. Это поможет просчитать количество материала и определить наиболее оптимальную последовательность работ.

Для производства данной работы понадобится:

• Лист стальной толщиной до 2 мм для сварки бункера.
• Труба профильная сечением 25х25 мм для сварки рамы изделия.
• Цепь мотоциклетная или велосипедная.
• Две одинаковые звездочки диаметром 80 мм.
• Ось колесная (придется вытачивать под размер используемых подшипников и внутренний посадочный диаметр звездочки).
• Колесные ступицы для крепления приводных колес.
• Диски культиваторные.
• Бороздодел (плуг). Делать его необходимо из куска прочного листового металла, так как на него будет оказываться высокое давление.

Порядок работ:

1. Первым делом сваривается рама конструкции, на которой будут установлены все рабочие части. Она сваривается из профильной трубы. К раме привариваются стойки конвейера, лонжероны, чтобы придать конструкции жесткости. Также к ней приваривается фаркоп для сцепления с мотоблоком.
2. Снизу привариваются крепежные конструкции плуга, дисков, обоймы и корпуса подшипников.

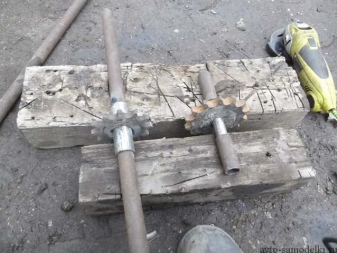

3. Далее производится сборка вала. На вал при помощи шпонки насаживается и закрепляется приводная звездочка транспортировочного конвейера. Сам вал устанавливается в подшипники. На его окончание монтируется ступица колес.
4. Следующим шагом производится изготовление чаш транспортера. Делаются они из толстой проволоки Ø 6 мм в форме кольца диаметром 60 мм (средний размер посадочного клубня). Снизу к кольцу приваривается кусок проволоки, делая углубление чаши.
5. Готовая чаша приваривается к креплению. Последнее приваривается к звеньям цепи. В зависимости от диаметра приводной звездочки, колеса и длины цепи можно опытным путем определить шаг установки чаш транспортера, чтобы расстояние между посадочными клубнями было от 25 до 30 см.
6. После того как цепь транспортера готова, приступают к монтажу холостой (натяжной) звездочки и натягивающего устройства картофелесажалки, сделанной своими руками. Принцип его работы такой же, как и принцип натяжения цепи велосипеда.
7. Далее монтируется бункер. Он должен быть смонтирован таким образом, чтобы рабочая часть транспортера проходила через него и захватывала посадочный материал. При этом цепь не должна цепляться за стенки бункера, так как это может привести к его разрушению.
8. После этого необходимо установить цепь. Чтобы продеть ее через отверстие бункера, цепь необходимо рассоединить. После этого она соединяется и устанавливается на рабочее место.
9. Холостая сторона транспортера закрывается желобом из тонкой оцинковки. Делается это для того, чтобы картофель при перекидывании транспортера не падал в неположенном месте.
10. Далее монтируются диски. Крепятся они на специальные сектора, которые позволяют при необходимости менять угол атаки и угол наклона.
11. Последним шагом устанавливаются приводные колеса.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

• В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
• Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
• Движение должно осуществляться со скоростью не более 1 км/ч.
• Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
• После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

• Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
• Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Как сделать своими руками?

Хорошую картофелесажалку можно не только приобрести в магазине, но и собрать самому. В этом деле нет ничего сложного. Главное – придерживаться инструкции и использовать качественные материалы.

Инструменты и материалы

Самодельную картофелесажалку можно изготовить из простых и доступных материалов. Дорогого профессионального инструментария подбирать не придется, но следует иметь навыки работы со сварочным аппаратом.

Для сборки картофелесажалки пользователю будут необходимы:

• легковесная и крепкая труба, диаметр которой составляет не менее 70 мм;
• металлический лист для подготовки клапанной крышечки;
• шарниры для клапана;
• ручки из металла;
• пластиковое ведро либо сетчатая корзинка;
• сварочный аппарат;
• резак для металла;
• пистолет для заклепок.

Технология

Выясним, как из трубы и листового металла можно своими силами собрать самодельную картофелесажалку ручного типа.

• Изначально мастеру следует подготовить чертежи будущей конструкции. На схемах необходимо указать все размеры и особенности агрегата.
• Далее посредством болгарки или специальными ножницами по металлу отрезают низ трубы, делая при этом скос. Таким образом можно сформировать заострение в нижней половине.
• Далее надо вырезать крышку для клапана. Подобная деталь должна с небольшим запасом закрывать отверстие трубы снизу.
• К корпусной части трубы подготовленный клапан прикрепляют посредством шарнира. В верхней части трубы приваривают и крепят рукоятки. Их получится соорудить из подручных материалов.
• Корзинку, в которой станут размещаться заготовленные для посадки клубни, можно не крепить аппаратом для сварки к основной конструкции, но в подобной ситуации пользователю придется всегда брать с собой ведерко с компонентами для посадки.
• Не рекомендуется брать слишком крупную и тяжелую корзину. Ее можно соорудить самостоятельно из пластмассового ведра объемом от 5 до 7 литров.
• Подножку пользователь может смастерить самостоятельно, а может воспользоваться старым основанием-остовом от сумки на колесах. Рекомендуется прикреплять подножку к такой конструкции посредством сварки. Таким образом удастся обеспечить надежность и износостойкость сделанного агрегата.
• Сажалка не должна получиться чересчур грузной и тяжелой. Сделанный клапан разрешается оснастить мелким зацепом ножного типа.

Картофелесажалку также удастся собрать из тележки с парой колесиков. Это простая работа, с которой может совладать практически каждый дачник.

• К низу тележки посредством сварочника крепят некрупное устройство-бункер. Впоследствии оно будет обеспечивать правильную подачу корнеплодов в заранее проделанную борозду.
• Подобная продуманная тележка будет перемещаться над сделанной бороздой, а через равные расстояния станет открываться специальный клапан. Таким образом клубни будут попадать в заготовленные лунки.
• Внизу и сзади у такого аппарата имеется щит либо отвал. Эти компоненты будут снова осуществлять засыпку борозды с высаженными картофельными клубнями.
• Для сборки подобной картофелесажалки также следует использовать трубу конусовидного типа с приваренным снизу клапаном. Последний способен раскрываться посредством цепного механизма либо с помощью тросика.

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

• КС-1;
• КС-1А;
• КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей

КС-1

Картофелесажалка КС-1

• Тип – однорядная, прицепная;
• Вес –25 кг;
• Колея – 700 мм;
• Вместительность бункера – 40 л;
• Производительность – 0,15-0,2 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 12000-14500 руб.

КС-1А

Агрегат для посадки картофеля КС-1А

• Тип – однорядная, прицепная;
• Вес –33 кг;
• Колея – 600 мм;
• Вместительность бункера – 34 л;
• Производительность – 0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15000-16000 руб.

КСМ-1

КСМ-1А – производительная и удобная картофелесажалка

• Тип – однорядная, прицепная;
• Вес – 44 кг;
• Колея – 600 мм;
• Вместительность бункера – 41 л;
• Производительность –0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит

Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Виды картофелесажалок

Сажалки картофеля для мотоблока различаются по следующим характеристикам.

По количеству обрабатываемых рядов

Выделяют агрегаты на один и два ряда. Естественно, двурядная сажалка должна иметь более мощный двигатель: если для однорядной хватит и двигателя от 6 л. с. (как, например, у мотоблока «Нева» – 6,5 л. с.), то двурядный агрегат должен иметь мощность не ниже 9 л. с. (как, например, у мотоблока «Беларус-09Н»). Двурядный блок, конечно, потенциально более производительный, однако скорость обработки у него примерно в 1,5 раза меньше, чем у однорядного. Кроме того, он требует более высокой квалификации оператора.

В зависимости от производителя

Эти устройства производят многие российские и белорусские машиностроительные предприятия, даже не обязательно профильные (к примеру, в рамках конверсии). Заслуживают внимания отечественные модели КС-1, КС-1А, КСМ-1, КТС-2 и КТС-4 на один, два или четыре ряда соответственно.

По типу технологического процесса

У картофелесажалок малой мощности высадка картофеля разделена на два этапа:

• сначала происходит раскладывание клубней в борозды;
• за второй проход агрегат укрывает борозду землей.

Для картофелесажалок с более сильными двигателями этот процесс может быть совмещенным: агрегат сразу и раскладывает клубни, и укрывает их землей за один проход.

Картофелесажалка для мотоблока чертежи и размеры

Для того чтобы изготовить подобную технику, необходимо сначала как следует подготовиться. Рассчитать все значения и сделать чертёж конструкции – важнейшие действия, которые помогут избежать ошибок в дальнейшем.

Любой механизм, для чего бы он ни предназначался, имеет в своей основе раму, к которой и крепятся тем или иным образом все рабочие детали. В нашем случае рама изготавливается из отрезков стального швеллера, из которых изготавливается подобие двух продольных лонжеронов, они скреплены между собой тремя отрезками стальной полосы. В передней части этих лонжеронов приваривается стальная арка с вилкой крепления с центральной тягой, к конструкции также присоединены два кольца для крепления нижней тяги.

С боковых сторон рамы монтируются опоры пластинчатого типа, служащие для крепления семяпроводящих труб и дисков для заделки борозд.

После этих операций стоит укрепить раму и усилить её с помощью стальных полос.

Арка также нуждается в усилении, производим это действие, используя для укрепления накладками и косынками из листовой стали, вырезанными в виде прямоугольного треугольника.

Бункер (ёмкость для посадочного материала), укрепляется к пластиновидному кронштейну с помощью двух болтов.

Сборка бункера

Для его изготовления потребуется фанера, её толщина должна быть от 0,8 до 1,2 мм. Детали вырезаем по шаблону электролобзиком, после этого элементы конструкции обрабатываем олифой или другими подходящими по свойствам составами и собираем на уголки из стали. Готовое изделие можно выкрасить водостойкой, хорошо выдерживающей атмосферные и механические воздействия краской. Внутри бункера делается выстилка из резины во избежание травмирования клубней.

После этих действий на раму будущей сажалки с применением болтов необходимо прикрепить держатель разрыхляющих лап и ось для колёс агрегата.

Ось состоит из трубы (сталь или чугун), обязательно толстостенной, потому что на неё приходится весьма немалая нагрузка, шипообразных вставок или металлических цапф, изготовленных на станке, и удерживаемых штифтами. После проведения окончательной сборки всего механизма штифты нужно заварить. Крепёж колёсной оси производится с применением стальных прочных прижимов и соответствующего размера болтов.

Колёса, рыхлители и их держатели. Сеящее устройство

Колёса можно использовать как готовые от некрупной сельхозтехники, так и самодельные. Для изготовления последних потребуются стальные листы. Самостоятельно изготовленные колёса предпочтительней, потому что они спроектированы в виде цилиндров, достаточно широких, чтобы снизить по максимуму уплотнение почвы вследствие придавливания её колёсами.

Ступицы колёс присоединены при помощи сварочного аппарата и насажены на два шарикоподшипника. Подшипниками колёса надеваются на шипы оси, для предохранения пот попадания внутрь подшипников грязи, пыли и частей растений и корешков можно воспользоваться сальниками или соорудить манжеты.

Держаки для рыхлящих лап нужно при помощи сварных работ собрать штангу квадратной формы, для этого потребуются уголки металлические 500х500х50 миллиметров. Обычный квадрат сварного типа может деформироваться в процессе проведения работ, поэтому уголки использовать надёжнее.

С двух сторон получившейся штанги нужно прикрепить обоймы, в которые впоследствии будут вставляться стойки культивирующих деталей картофелесажалки. В проведении этой работы необходимо соблюдать точность – зазор между материалом обоймы и стойкой не должен быть более одного миллиметра.

Само посадочное устройство потребует для изготовления стальную трубу с сечением 100 миллиметров, труба должна быть толстостенной, чтобы избежать её сгибания от контакта с почвой. Снизу с передней стороны к трубе крепится сошник для нарезки борозд. Этот элемент должен быть регулируемым, чтобы производить контроль над заглублением семян. В основном регулирование его положения проводится с помощью ослабления стремянок и вертикальных движений трубы-сеялки.

Диски для заделки борозд и формирования гребня борозды для этой сажалки можно взять от сеялки СО-4,2, но в этом случае потребуется их небольшая модификация. Нужно будет расточить или рассверлить отверстия ступиц и заменить подшипники, потому что в стандартной комплектации эти диски имеют всего один шарикоподшипник с маркировкой 203. В расточенные отверстия отлично впишется подшипник 160503, который куда лучше отвечает требованиям.

Что такое картофелесажалка

Картофелесажалка — это специальное устройство, применяемое для точной и быстрой посадки картофеля. Такая техника очень востребована в фермерских хозяйствах.

Описание и характеристика устройства

Различные модели могут имеют дополнительные механизмы. Но у большинства агрегатов конструкции схожи:

1. Бороздорез. Это деталь, которая создает борозду для картофеля. Обычно применяют килевой вариант. Во время движения этот элемент раздвигает почву.
2. Рыхлители. Эти детали разрыхляют грунт, утрамбованный колесами или гусеницами трактора. Их закрепляют напротив колес на стальные стойки — позади всех элементов картофелесажалки.
3. Высаживающий механизм. Зачастую применяют элеваторный тип, который состоит из транспортировочного элемента и деталей захвата. Последние вычерпывают картофель со дна бункера и перемещают его в высаживающую трубку сошника.

Также бывают дисковые модели, где для перемещения картошки применяют ворошители клубней и встряхивающие створки. Ворошители находятся внизу бункера на выходе. Они сделаны в виде вращающегося вала с «кулачками», которые приподнимают створки и передвигают клубни.

Производительность картофелесажалки зависит от скорости передвижения. У тракторных моделей рабочая скорость составляет 4-10 км/ч. За один час такие агрегаты способны засадить картофелем до 1,3 га. Варианты, предназначенные для мотоблоков, имеют производительность до 0,2 га за час работы, то есть сотка площади обрабатывается примерно за 3-6 минут. Ручная посадка не даст такого результата.

Для чего она нужна

Благодаря картофелесажалке многократно ускоряется работа. Автоматически выдерживается расстояние между рядами и глубина посадки. Но применяют подобные агрегаты только на заранее подготовленном грунте.

Справка. Кроме высадки картофеля устройство способно выполнять и другие операции, например, вносить минеральные удобрения и протравливать клубни.

Особенности применения и преимущества

У самодельной картофелесажалки можно выделить такие преимущества:

1. Посадка становится легче, проще и быстрее, несмотря на структуру почвы.
2. Высадка производится на одинаковой глубине.
3. Клубни в ряду распределяются равномерно.
4. Устройство имеет высокую производительность при малой себестоимости.
5. Если использовать качественные материалы для изготовления агрегата, он прослужит многие годы.

На скорость посадки не влияет сорт картофеля. Благодаря устройству увеличивается урожайность, так как оно сажает клубни равномерно и на одинаковом расстоянии.

Как сделать картофелесажалку для мотоблока своими руками: чертеж, видео

В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях

Она состоит из следующих элементов:

• металлических штифтов;
• емкости для сбора картофеля;
• рамы;
• элемента рыхления;
• колесной базы с осью вращения;
• системы шестерней;
• механизма настройки и бункера.

Основные функциональные узлы картофелесажалки лучше купить в магазине

Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:

1. Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
2. Изготовление лемеха, который монтируют на элеваторный кожух.
3. Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
4. К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
5. Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
6. Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.

Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.

Предлагаем прочитать: Как сделать теплицу своими руками: видео, схема, пошаговое фото.

Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.

Чертёж картофелесажалки для мотоблока своими руками

Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.

Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.

Ручные картофелесажалки: виды

Ручная картофелесажалка не рассчитана на присоединение к технике и отличается простой изготовления. Она может быть нескольких видов. Наибольшее распространение получил пробойник, имеющий форму конуса. Он загоняется в землю на определенную глубину, создавая отверстие, в которое поступает картофель. Его усложненная версия делается из металлической трубы, у которой срезается под углом один край.

Существуют также варианты сажалок для картофеля с частичной механизацией. Внешне такой аппарат выглядит как садовая тачка с одним колесом и больше всего подходит для огородов с мягким грунтом. Вместо колеса устанавливается роторная фреза с несколькими отсеками, предназначенными для клубней. Фреза вращается во время движения, оставляя картошку в подготовленной почве.

Важно! Эксплуатация ручных моделей требует значительных физических усилий.

Материалы для ручной картофелесажалки

Для создания сажалки для картофеля своими руками будут нужны некоторые материалы и инструменты. Основным элементом корпуса станет металлическая труба. Ее диаметр должен быть достаточным для свободного прохождения даже крупных клубней – не менее 70 см. Длина может быть около 70-90 см.

Лучше использовать трубу с тонкими стенками, чтобы общий вес конструкции не был слишком большим. Чтобы сделать клапан и подножку, потребуется кусок железа. Крепится клапан может на шарнир в виде дверной петли. Корзинку для картофелин легко сделать из старого ведра или сетки. В качестве ручек удобно использовать два небольших куска водопроводной трубы.

Как изготовить ручную картофелесажалку

Чтобы собрать ручную картофелесажалку своими руками, из основных инструментов понадобятся болгарка, сварочный аппарат и молоток. С помощью болгарки нижняя часть трубы срезается под углом. Крышка клапана должна иметь такой размер, чтобы полностью закрывать получившееся отверстие. Ее нужно надежно зафиксировать на шарнире.

Подножка приваривается к трубе на небольшом расстоянии от нижнего края. Ее длина должна соответствовать промежутку между будущими кустами. Так появиться возможность равномерно располагать лунки на участке. Дополнительный зацеп на клапане поможет контролировать его открытие ногой. Для удобства эксплуатации сажалки на трубу следует приварить ручки с двух сторон. Сверху закрепляется емкость для картофеля. Объем корзины не должен быть слишком большим, чтобы не утяжелять конструкцию.

Копка картофеля мотоблоком: пошаговая инструкция, плюсы и минусы, видео

Как сделать картофелесажалку к мотоблоку своими руками

Соорудить устройство для мотоблока можно самостоятельно. Рассмотрим подробнее, что для этого потребуется, а также составим технологическую карту.

Необходимые материалы и инструменты

Для монтажа понадобится:

• швеллер или уголок для сварной рамы;
• металлические колеса-зацепы (лучше приобрести готовые);
• ось для крепления на ней зацепов;
• набор подшипников;
• стальные листы для сварного бункера (толщина стали – от 1,5 до 2 мм);
• звездочки (19-21 зубьев);
• цепь от газораспределительного механизма ДВС;
• стальная проволока (3-4 мм).

Из инструментов потребуются:

• болгарка;
• сварочный аппарат (достаточно полуавтоматического);
• дрель (помощнее);
• компрессор и краскопульт.

Для большей конкретики пусть модель предполагаемой картофелесажалки будет иметь следующие размеры:

• рама – 600×300 мм;
• диаметр зацепов – 300-310 мм;
• колея (расстояние между центрами зацепов) – 600 мм;
• длина цепи семяпровода – 750 мм;
• расстояние между осями удерживающих цепь семяпровода звездочек – 550 мм;
• бункер – 350×400×400 мм;
• четыре стандартных подшипника 205-го размера.

Общее схематическое устройство картофелесажалок смотрите на фото.

Процесс сборки картофелесажалки: пошаговая инструкция

По центру осевой стойки между ведущими колесами на указанном расстоянии друг от друга приваривают крепления со звездочками. Затем на ось опорных колес запрессовывают подшипники и звездочку. Из уголка сваривают раму и приваривают к центральной стойке мотоблока с тем расчетом, что к раме будет прикреплена ось с зацепами (при этом мотоблок, опирающийся на свои ведущие колеса и зацепы, должен стоять ровно). Далее ось с зацепами крепят к раме в подшипниках.

На трубу диаметром 50 мм навивают проволоку. Затем получившуюся спираль разрезают на целые витки и аккуратно приваривают их к цепи на расстоянии примерно 10 см друг от друга. Это будут ухваты для клубней. Чтобы мелкие клубни не проваливались сквозь кольца, из отрезков проволоки им делают поперечные донца.

Цепь будет зачерпывать клубни из бункера, поднимать и перенаправлять в семяпровод – вертикальную трубу, которая жестко крепится к раме картофелесажалки. Диаметр семяпровода должен быть на 10-15 мм больше, чем диаметр захватывающих колец цепи. Чтобы при переваливании через верхнюю звездочку картофельные клубни попадали точно в семяпровод, а не мимо, с обоих боков приваривают щеки-ограничители из тонкой листовой стали. Цепь размыкают, пропускают через семяпровод, надевают на звездочки и замыкают снова.

Рядом с нижней звездочкой к раме приваривают отрезок такой же трубы, из которой сделан семяпровод. Через него цепь с ухватами будет возвращаться в бункер. Его верхнюю часть приваривают к днищу бункера. Длина трубного отрезка не должна быть меньше полутора расстояний между ухватами на цепи (чтобы клубни не выпадали из отверстия в днище, а удерживались следующим снизу ухватом).

Цепь натягивают, удаляя лишние звенья. После укрепления всех деталей узел можно покрасить с помощью краскопульта.

Далее к раме приваривают сошники, в задачу которых входит укрытие клубней почвой. Центральная ось пары сошников должна крепиться непосредственно под центром трубы, из которой выходит цепь с чашечками (семяпроводом). Картофелесажалка готова.

Разновидности картофелесажалок

На рынке представлены картофелесажалки нескольких видов, отличающихся между собой по форме и размеру, функциональным возможностям. Различен и размах цен на такие устройства. Можно приобрести как дорогие многофункциональные модели, так и недорогие бюджетные устройства.

Малогабаритные

Картофелесажалки небольших размеров используются для посадки семенного картофеля на приусадебном участке или на дачном огороде.

Конструкция устройства оснащена регулятором глубины посадки картофельных клубней и регулятором высоты земляного гребня, образующегося за счёт поднятия грунта.

Малогабаритные картофелесажалки подходят для мотоблоков как отечественных, так и зарубежных производителей.

Вес устройства в среднем составляет около 20−25 кг. Объем бункера составляет до 34 л. С её помощью можно обрабатывать ряды шириной от 60 до 75 см и посадить 6−7 картофелин на метр. Скорость посадки составляет 0,2 га/час.

Средние

Такие картофелесажалки имеют вместительный бак объёмом 44 литра. Это довольно большие тяжёлые сажалки, их вес составляет 41 кг, а производительность — 0.2—0.25 га/ч. Такие сажалки агрегатируются со средними и тяжёлыми мотоблоками.

Крупные

Применяются для обработки больших площадей. Имеют крупногабаритный бункер, картофель в который засыпается с помощью самосвала. Прикрепляется к трактору. Это мощные дорогие агрегаты, используемые в сельском и фермерском хозяйстве.

Стоимость устройств

Стоимость разных картофелесажалок зависит от факторов:

1. Объёма бункера. Мощные крупные сажалки для картофеля имеют бункер большого размера. Ими удобно пользоваться, так как не потребуется часто насыпать клубни в бункер и останавливать для этих целей мотоблок. Для небольшого дачного участка можно приобрести более дешёвые модели устройств с меньшим объёмом бака, вполне достаточным для обработки небольших территорий.
2. Возможность комплектования с мотоблоками разных видов. Чем больше вариантов сцепления предусмотрено, тем проще подобрать сажалку, и тем дороже будет её стоимость. При ограниченных средствах можно приобрести недорогую картофелесажалку и адаптеры к ней, также позволяющие комплектовать её с любым мотоблоком.

Как сделать картофелесажалку для мотоблока своими руками: технология изготовления

Если не получается купить картофелесажалку для мотоблока, ее можно сделать своими руками. Предлагаем разобраться в тонкостях технологического процесса, чтобы вы могли взяться за сборку столь полезного приспособления.

Изготовленное своими руками приспособление может быть весьма функциональным

Как подготовить своими руками чертёж приспособления для посадки картофеля: полезные советы

Чтобы изготовить столь полезное приспособление для посадки картофеля своими руками, надо сначала разработать чертёж. При его разработке следует определиться с принципом работы устройства, габаритными размерами, способом крепления к агрегату. Если ранее не приходилось собирать подобные конструкции, можно воспользоваться уже готовой документацией.

При разработке чертежа выбирается принцип работы устройства

Изготовление рамы и бункера самодельной картофелесажалки для мотоблока

Итак, приступим. Процесс работ будет показан в фото-инструкции.

Иллюстрация	Описание действия
	Раму для самодельной картофелесажалки для мотоблока свариваем из профильной квадратной трубы 40 на 40 мм. К раме дополнительно привариваем посадочные места под подшипники, в которых будет вращаться нижняя ось с насаженной на нее ведущей звездочкой цепной передачи, и вертикальные стойки, предназначенные для установки верхней оси с ведомой звездочкой. Стойки изготавливаем из трубы 20 на 40 мм.
	Бункер под картошку можно сварить из металлических листов либо изготовить из подручных материалов. Многие используют баки от старых стиральных машинок и другие подобные емкости.

Изготовление своими руками рыхлителей и держателей для сажалки картофеля

Для изготовления держателя рыхлителей используется металлическая штанга. К ней крепятся обоймы, держащие стойки лап. Для изготовления штанги используется уголок либо квадратная труба 50 на 50 мм. Держатель к раме крепится при помощи болтов.

Рыхлители для сажалки для картофеля можно изготовить своими руками из арматуры

Сиденья и колеса самодельной картофелесажалки для мотоблока

Чтобы сажать картошку было удобно, стоит позаботиться о сиденье и подходящих колёсах. Последние вместе с шарикоподшипниками насаживаются на ось и устанавливаются на раму. Для защиты можно предусмотреть широкие контргайки либо манжеты.

Колеса должны иметь подходящий диаметр

Сиденье можно изготовить из досок, а затем обтянуть поролоном и любым материалом, удобным для сидения.

Предлагаем также посмотреть видео, в которых подробно описывается процесс сборки самодельной картофелесажалки своими руками:

Как сделать картофелекопалку для мотоблока своими руками: видеоинструкция

Посадив картошку, надо готовиться к ее выкапыванию. Чтобы не делать это руками, стоит изготовить специальную копалку для мотоблока, которая поможет без особых усилий собрать урожай картофеля. Предлагаем познакомиться с процессом создания подобного приспособления

Картофелекопалка облегчает процесс сборки урожая

Самодельная картофелекопалка для мотоблока: особенности создания

Если вы решили самостоятельно собрать картофелекопалку для мотоблока своими руками, стоит сначала определиться с ее конструктивными особенностями. Такие приспособления могут быть:

• простыми, поднимающими клубни наверх с помощью зубцов или стержней. Могут устанавливаться на любой мотоблок;
• вибрационными.

Предлагаем посмотреть видео, в которых рассказывается, как можно изготовить самодельную картофелекопалку для мотоблока:

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Транспортерная картофелекопалка для мотоблока: конструктивные особенности

Это приспособление вибрационного типа. Транспортерная картофелекопалка для мотоблока оснащается специальной решеткой, через которую осуществляется просеивание грунта. Лемех, устанавливаемый спереди, прорезает грунт и поднимает его наверх вместе картофелем. После отсеивания ботвы и грунта клубни отбрасываются на землю.

Транспортерная модель позволяет очистить клубни от грунта
